Geregelte Spannungsversorgung eines Lastenrades von NIHOLA

Die Spannungsversorgung eines NIHOLA Lastenrades lässt sich solide mit einem VELOGICAL Felgendynamo und dem 6V-Spannungsregler realisieren. Die LED Lampen (2x Vorderlicht, 1x Rücklicht) werden mit konstant 6,3V betrieben. Die gefahrene Geschwindigkeit hat dabei keinen Einfluss auf die Versorgungsspannung. Es wird nur so viel Energie vom Dynamo abgenommen wie die Lampen verbrauchen. Bei abgeschalteter Beleuchtung könnte mit der verfügbaren Leistung des Dynamos z.B. ein Mobilgerät wie ein Smartphone geladen werden.

Download
Einbau Regler in Lastenrad
Einbaubeschreibung.pdf
Adobe Acrobat Dokument 828.8 KB

Mobile Carrera-bahn

Im Bild unten ist ein Beispiel zu sehen, wie der Regler ganz einfach zusammen mit einem alten Nabendynamo für den mobilen Betrieb einer Carrerabahn verwendet werden kann. Hiermit lässt sich die Carrerabahn auch ohne ein 230V Netz oder einen Bleiakku in der Nähe mobil betreiben.

Denkbar sind auch jede Menge ähnliche Anwendungen für Volksfeste, Ferienlager oder auch der Betrieb von 6V / 12V Geräten mit einer Leistung kleiner 3 Watt bei der Fahrt mit den Fahrrad, da die Spannung am Ausgang gepuffert und geregelt wird.

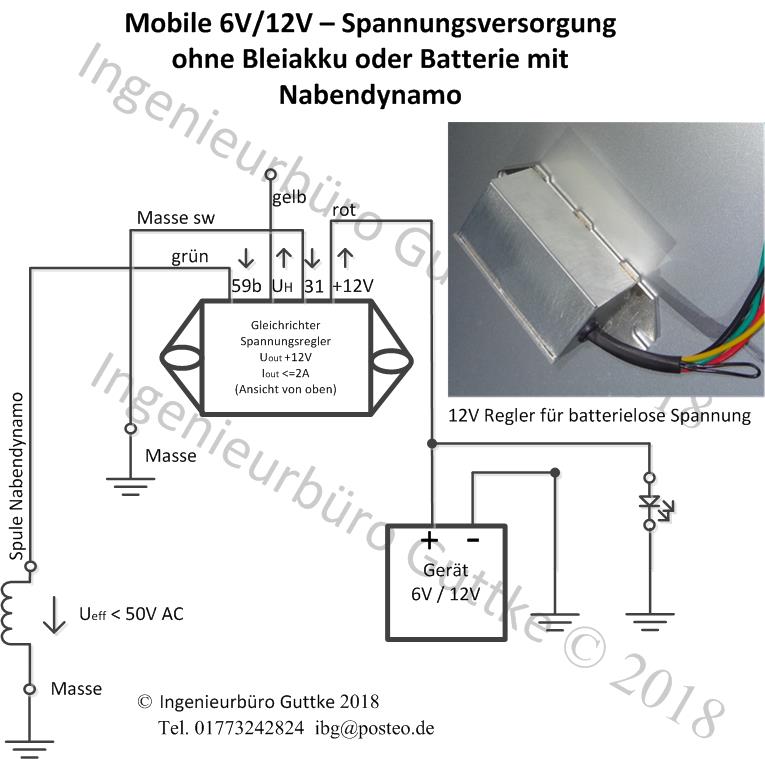

Die Schaltung unten zeigt, wie einfach man den Regler verwenden kann, um kleine Geräte mobil zu betreiben. Durch Auftrennen der schwarzen Drahtschlaufe kann man die Ausgangsspannung von 12 V auf 6 V verringern.


6v / 12V fahrradbeleuchtung sogar mit Blinklicht

Mit Hilfe des Reglers lässt sich am Fahrrad leicht ein stabilisiertes Bordnetz mit 6V- oder 12V-Spannung herstellen.

Bei Bedarf kann auch eine 5V-Versorgung realisiert werden, um damit mobile Geräte, wie Handy oder ähnliches

während des Fahrradfahrens zu laden. Es kann auch ein Blinklicht am Fahrrad angebaut werden. Mit sehr stromsparenden LED-Blinklichtlampen und einem zusätzlichen Energiespeicher könnte man auch an der Ampel blinken.
